Abrasión de baldosas
Máquina para medir el desgaste en baldosas cerámicas y en cementos por la acción constante de un abrasivo.
Abrasión de baldosas
Consiste básicamente en un disco giratorio que desgasta una probeta, a una determinada presión y por la acción de un abrasivo, que cae entre la probeta y el disco a una velocidad controlada.
El equipo es conforme a las siguientes normas:
· UNE-EN ISO 10545-6
· UNE-EN 13748-1 y 2
· UNE-EN 14617-4
· UNE-EN 1340
· UNE-EN 1339
Componentes:
- Bastidor con carro portaprobetas deslizante
- Disco de Ø200 x 70 mm.
- Disco de Ø200 x 10 mm.
- Pesa de 14 Kg
- Pesa de 2 Kg.
- Protección del disco.
- Corindón blanco CPA80
- Tolva para abrasivo con sistema dosificador.
- Bandeja para recoger el abrasivo del ensayo.
- Mármol patrón para calibrado de la máquina.

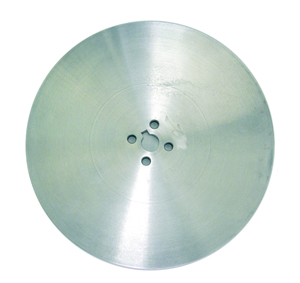

El disco de abrasión está fabricado en acero carbonitrurado, para conseguir la dureza superficial exigida en las normas. Una protección de PVC impide que se pueda tocar el disco que gira y a la vez no se pierde contacto visual del ensayo, lo que aumenta la seguridad de la máquina.
El carro porta probetas es móvil, con guías cromadas rectificadas y casquillos de bronce. Un tornillo de apriete permite la perfecta sujeción de probetas. El carro móvil se une a la pesa por medio de un cable de 3 mm sin camisa. Para realizar una correcta presión de la probeta contra el disco abrasivo se tienen un contrapeso de 2 Kg., empleado con el disco de 10 mm de espesor, y otro contrapeso de 14 Kg. con asas, empleado para el disco de 70 mm de espesor.
El movimiento rotatorio del disco se realiza mediante un motorreductor sinfín. Una transmisión por cadena de rodillos doble, transmite al eje una velocidad de 75 ± 3 r.p.m., que exigen la normas.
La tolva está unida a un conducto guía rectangular con una de sus paredes laterales inclinada hacia el lado más largo de la ranura de salida. Este conducto junto con la tolva son regulables en altura. El sistema de dosificación de abrasivo regula de anchura de la boquilla de salida del abrasivo.
La puesta en marcha y parada del disco de abrasión se controla por temporizador digital programable.
DATOS TÉCNICOS:
• Dimensiones exteriores (alto x ancho x fondo) 500 x 700 x 440 mm.
• Bastidor realizado en acero F1110, pintado al horno.
• Carcasa en chapa de acero inoxidable AISI 304 pulido.
• Soportes antivibratorios.
