Prensa multiensayos de 200 KN
Prensa automática Multiensayo de 200 KN de capacidad, con módulo gobernado por ordenador.
Prensa multiensayos de 200 KN
Prensa compacta electromecánica y servocontrolada. Compuesta por un marco de ensayos, un módulo con sistema de medida y control y salida para ordenador, motor electromecánico de accionamiento y una protección física del área de operación de material.
Está diseñada para satisfacer las exigencias de laboratorios acreditados, privados y de investigación. Es una máquina capaz de realizar una gran variedad de ensayos con la adaptación de los correspondientes accesorios (opcionales):
• Ensayo CBR, según normas NLT-111 y UNE 103502
• Ensayo Marshall, según norma NLT-159
• Ensayo inmersión-compresión, según norma NLT-162
• Ensayo de compresión simple de mezclas bituminosas y suelos, según normas NLT-161, NLT-202 y UNE 103400
• Ensayo de compresión y flexión de cementos y morteros, según UNE-EN 1015-11 con dispositivos opcionales
• Ensayos de tracción de aceros mediante pinzas, probeta plana de 0-10mm espesor y varillas hasta Ø14mm y opcionalmente de Ø 15 a 20mm.
• Ensayos de Flexión de distintos materiales, mediante dispositivo de 1000x600mm incluidos materiales cerámicos o prefabricados de hormigón.
Su robustez y su rígida estructura, aseguran una perfecta repetibilidad y precisión de los resultados de ensayo.
Adaptabilidad:
La Máquina Multiensayo de Compresión permite regular su velocidad de accionamiento entre 0,1 mm/min. y 100 mm/min. y entre 0,1 Kg/seg y 1.000 Kg/seg. Esto nos permite realizar los diferentes ensayos, dado que se adapta a las exigencias de cada uno.
Completo control del proceso:
• Célula de Carga de 200Kn, aunque existe la posibilidad de equiparse con células de 20 y/o 50 kN de manera opcional
• Sensor de desplazamiento es un dispositivo que está integrado en el mismo motor y cuya resolución es de 15.000 pasos por milímetro. La fuerza de compresión la realiza un husillo de bolas en sentido vertical ascendente. Un motor de corriente continua ejerce el par necesario al husillo mediante un sistema de cadena. La regulación de la velocidad de desplazamiento y de la velocidad de carga del husillo es procesada por el módulo electrónico.
Marco de Ensayos:

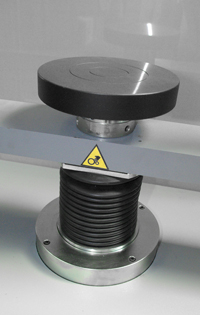

La bancada inferior rígida de carga de alta resistencia, acoge al conjunto formado por el husillo de bolas transmisor del esfuerzo, grupo electromecánico y el módulo de control de prensa. El puente superior sirve como cierre del marco de ensayo. El puente superior se puede posicionar a voluntad con un sistema de bloqueo. En este mismo puente se incluye la célula de carga o medidor de la fuerza que se está ejerciendo durante el ensayo. Las placas de compresión están templadas y rectificadas. La placa inferior, de 220 mm de diámetro, lleva marcas concéntricas, muy útiles para la correcta colocación de las probetas a ensayar como de los accesorios a utilizar. La placa superior incluye un sistema de rótula que permite su perfecto asentamiento, tiene un diámetro de 160 mm. Unas columnas laterales de acero tratado y recubrimiento con baño de cromo duro rectificado, sostienen marco de ensayos.
Sistema de medida y control:
Todo el control y la visualización necesaria, se realiza exclusivamente a través de un ordenador personal, mediante un programa con interface bajo Windows. Se recomienda que el ordenador necesario para este cometido sea como mínimo un PC con microprocesador Pentium IV con sistema operativo Windos XP o posterior.
El programa “Goliat v8” de utilización de esta prensa nos permite controlar gran multitud de parámetros memorizarlos y darnos gráficas para ver el comportamiento del material a ensayar.
Podemos memorizar procedimientos, ciclos, limitar fuerzas, desplazamientos y una gran cantidad de parámetros que nos permitirán realizar los ensayos de manera segura y obtener los resultados de manera precisa y sin errores.
